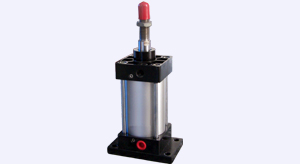

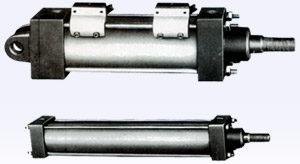

QGS系列標準氣缸　　 [1]　[2]　[3]　[4]

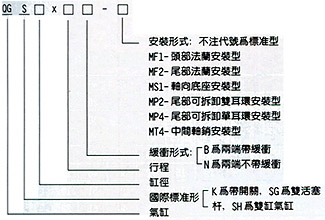

▲圖形符號：	▲型號注釋

▲技術參數：

工作介質：經過凈化并含有油霧的壓縮空氣 　　工作壓力范圍：32～100：0.15～1MPa 、125～320：0.1～1MPa 　　耐　　壓：1.5MPa 　　工作溫度范圍：5～60℃ 　　活塞運動速度范圍：50～500mm/s 　　開關工作電壓和電流：AC24～250V≤2A 　　　　　　　　　　　　DC24～110V≤2A

▲產品特色：

QGS系列氣缸在結構要素和尺寸、安裝形式和尺寸方面都符合ISO國際標準，具有工作可靠、耐久性好、起重壓力小、密封性好、運動平穩、造型美觀、互換性強的特點，屬更新?lián)Q代的氣缸系列產品。 　　本產品通過在活塞上安裝聚四氟烯支承環，使活塞運動時密封性能保持均勻密封，達到降低磨損，延長使用壽命的效果。緩沖裝置采用國外新型結構，可起單向閥的作用，使氣缸結構更加緊湊、合理。 　　在32～125缸徑范圍內，可根據用戶需要，安裝磁控行程開關，實現氣缸自動往復運動。

▲各種缸徑的氣缸在不同使用壓力下的理論輸出力：（單位：N）

缸徑 （mm） 活塞 桿徑 （mm） 受壓面積cm2 使用壓力（MPa） 0.2 0.3 0.4 0.5 0.63 0.7 推 拉 推 拉 推 拉 推 拉 推 拉 推 拉 推 拉 32 12 8.0 6.9 160 138 241 207 321 276 402 345 506 435 562 483 40 16 12.5 10.5 251 211 376 316 502 422 628 527 791 665 879 738 50 20 19.6 16.4 392 329 589 494 785 695 981 842 1237 1039 1374 1154 63 20 31.1 28.0 623 560 935 840 1246 1121 1558 1401 1963 1765 2182 1962 80 25 50.2 45.3 1005 907 1507 1360 2010 1814 2513 2267 3166 2857 3518 3174 100 25 78.5 73.6 1570 1472 2356 2208 3141 2945 3926 3681 4948 4638 5497 5154 125 32 122.7 114.6 2454 2293 3681 3440 4908 5687 6135 5733 7731 7224 8590 8027 160 45 201.0 185.1 4021 3703 6031 5554 8042 7406 10053 9257 12666 11664 14074 12961 200 45 314.1 298.2 6282 5965 9423 8947 12566 11930 15707 14912 19792 18790 21901 20877 250 50 490.8 471.2 9817 9424 14726 14127 19634 18849 24543 23561 30925 29688 34361 32986 320 63 804.2 773.0 16084 15461 24127 23192 32169 30923 40212 38653 50667 48703 56297 54115 此表中的數據是理論輸出力，在實際選用中應根據不同情況對表中數值乘以0.6-0.8系數后，在選取。
