| Y-HG1系列冶金設備液壓缸 |
| ※型號選擇 |
Y - HG1 - E D/d × 100 L J H L1 O。
Y-冶金設備標準液壓缸。
HG1-雙作用單桿活塞式液壓缸種類型。
E –壓力分級代號：C=6.3Mpa▲ E=16Mpa；C=25Mpa▲。
D/d –缸徑mm/活塞桿徑mm。
100-液壓缸行程。
L-油口連接方式代號：L=內螺紋連接（用于缸徑D≤220）；F=法蘭連接（用于缸徑D≥250）。
J –安裝方式：J=基本型；F1=頭部長方法蘭（用于缸徑D125）；F2=尾部長方法蘭（用于缸徑D125）；F3=頭部圓法蘭；F4=尾部圓法蘭；F5=頭部方法蘭；F6=尾部方法蘭；E1=尾部單耳環帶關節軸承；E2=尾部單耳環帶軸套；Z1=頭部軸銷；Z2=中間軸銷；Z3=尾部軸銷；J1=軸向腳架；J2=徑向腳架。
H –附加裝置代號：H=帶緩沖。省略=無緩沖。
L1-活塞桿端連接方式代號：L1=桿端外螺紋；L2=桿端內螺紋▲。
O –工作介質代號：O=機油、液壓油；W=高水基（乳化液）。
注：型號說明中凡標有▲的目前均按非標處理。 |
| |

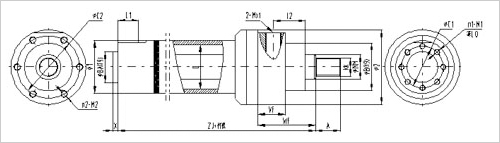

※基本型外形尺寸（YHG1-**/* × **J-*L1*）
|
|
缸徑D（mm）
|
活塞桿徑d(mm)
|
推力（N）
|
拉力（N）
|
KK
|
A
|
Mxt
|
|
Ψ=1.46
|
Ψ=2
|
Ψ=1.46
|
Ψ=2
|
Ψ=1.46
|
Ψ=2
|
Ψ=1.46
|
Ψ=2
|
|
40
|
22
|
28
|
20100
|
14000
|
10200
|
M16*1.5
|
M10*1.5
|
22
|
28
|
M18*1.5
|
|
50
|
28
|
36
|
31400
|
21500
|
15100
|
M20*1.5
|
M27*2
|
28
|
36
|
M18*1.5
|
|
63
|
36
|
45
|
49800
|
33500
|
24400
|
M27*2
|
M33*2
|
36
|
45
|
M27*2
|
|
80
|
45
|
56
|
80400
|
54900
|
41000
|
M33*2
|
M42*2
|
45
|
56
|
M27*2
|
|
90
|
50
|
63
|
101700
|
70300
|
51900
|
M42*2
|
M48*2
|
56
|
63
|
M27*2
|
|
100
|
56
|
70
|
125600
|
86200
|
64000
|
M42*2
|
M48*2
|
56
|
63
|
M33*2
|
|
110
|
63
|
80
|
152000
|
102000
|
76000
|
M48*2
|
M48*2
|
63
|
63
|
M33*2
|
|
125
|
70
|
90
|
196000
|
134700
|
94500
|
M48*2
|
M64*3
|
63
|
85
|
M33*2
|
|
140
|
80
|
100
|
246300
|
165800
|
120600
|
M48*2
|
M80*3
|
63
|
95
|
M42*2
|
|
150
|
85
|
105
|
282700
|
191900
|
144200
|
M64*3
|
M80*3
|
85
|
95
|
M42*2
|
|
160
|
90
|
110
|
321700
|
219900
|
168600
|
M64*3
|
M80*3
|
85
|
95
|
M42*2
|
|
180
|
100
|
125
|
407100
|
281400
|
210800
|
M80*3
|
M80*3
|
95
|
95
|
M48*2
|
|
200
|
110
|
140
|
502600
|
350600
|
256300
|
M80*3
|
M100*3
|
95
|
112
|
M48*2
|
|
220
|
125
|
160
|
608200
|
411800
|
306300
|
M100*3
|
M100*3
|
112
|
112
|
M48*2
|
|
250
|
140
|
180
|
785400
|
539000
|
378200
|
M100*3
|
M125*4
|
112
|
125
|
Φ40
|
|
280
|
160
|
200
|
985200
|
683300
|
482500
|
M125*4
|
M125*4
|
125
|
125
|
Φ40
|
|
320
|
180
|
220
|
1286800
|
879600
|
678500
|
M125*4
|
M160*4
|
125
|
160
|
Φ40
|
|
| |
|
缸徑
|
B
|
BA
|
C1
|
C2
|
Φ1
|
Φ2
|
VF
|
WF
|
ZJ
|
X
|
L1
|
L2
|
L0
|
n1-M1
|
n2-M2
|
|
40
|
48
|
20
|
42
|
66
|
54
|
80
|
19
|
32
|
190
|
8
|
26
|
44
|
12
|
8-M6
|
6-M8
|
|
50
|
55
|
30
|
50
|
75
|
63.5
|
90
|
24
|
38
|
205
|
8
|
18
|
61
|
12
|
8-M6
|
6-M8
|
|
63
|
70
|
38
|
60
|
90
|
76
|
108
|
29
|
45
|
224
|
10
|
25
|
52
|
12
|
8-M8
|
6-M10
|
|
80
|
86
|
55
|
75
|
112
|
95
|
134
|
36
|
54
|
250
|
10
|
36
|
58
|
13
|
8-M10
|
6-M12
|
|
90
|
100
|
55
|
80
|
132
|
108
|
158
|
36
|
55
|
270
|
10
|
43
|
63
|
17
|
8-M12
|
6-M16
|
|
100
|
118
|
68
|
95
|
150
|
121
|
175
|
37
|
57
|
300
|
10
|
47
|
69
|
18
|
8-M12
|
8-M16
|
|
110
|
132
|
60
|
95
|
165
|
133
|
195
|
37
|
57
|
310
|
10
|
50
|
73
|
22
|
8-M16
|
8-M16
|
|
125
|
150
|
80
|
115
|
184
|
152
|
212
|
37
|
60
|
325
|
10
|
50
|
85
|
22
|
8-M16
|
8-M16
|
|
140
|
165
|
95
|
132
|
200
|
168
|
230
|
37
|
62
|
335
|
10
|
53
|
74
|
22
|
8-M16
|
8-M16
|
|
150
|
175
|
105
|
140
|
215
|
180
|
245
|
41
|
64
|
350
|
10
|
54
|
85
|
22
|
8-M16
|
8-M16
|
|
160
|
190
|
110
|
150
|
230
|
194
|
265
|
41
|
66
|
370
|
10
|
59
|
91
|
26
|
8-M20
|
8-M20
|
|
180
|
200
|
110
|
160
|
250
|
219
|
280
|
41
|
70
|
410
|
15
|
65
|
98
|
27
|
8-M20
|
8-M20
|
|
200
|
215
|
120
|
170
|
280
|
245
|
310
|
45
|
75
|
450
|
15
|
65
|
115
|
27
|
8-M20
|
8-M20
|
|
2520
|
240
|
140
|
200
|
310
|
273
|
340
|
45
|
80
|
490
|
20
|
75
|
123
|
36
|
8-M24
|
8-M20
|
|
250
|
280
|
160
|
220
|
340
|
299
|
290
|
64
|
96
|
550
|
25
|
80
|
145
|
36
|
8-M24
|
12-M24
|
|
280
|
300
|
180
|
240
|
370
|
325
|
410
|
64
|
100
|
600
|
30
|
80
|
162
|
36
|
8-M24
|
12-M24
|
|
320
|
360
|
200
|
310
|
430
|
377
|
470
|
71
|
108
|
660
|
35
|
80
|
190
|
36
|
12-M24
|
16-M24
|
|
